●PRODUCTS | ニュースペースデザインの製品案内

smartdrive

スマートドライブ&GPSソリューション

GPS技術は位置情報に加え、高精度な時刻情報を得ることができます。
ニュースペースデザインは、GPS情報と映像・音声情報を融合させ、更にログデータの無線、自動転送の機能を持たせることで、付加価値と用途を広げる技術開発に取り組んでおります。
GPS内蔵ドライブレコーダーをコア技術に、運行管理、教育支援、運転支援、事故防止、セキュリティなど様々な業務のシステム開発に貢献しております。

主な納入先はこちらです。


visual inspection

ビジュアルインスペクション・ソリューション

工業製品の検査・判定に関しては、長年の経験蓄積を得た専門職に依存することがほとんどでした。
専門家の育成や、多岐にわたる製品群の対応が問題となっています。
ニュースペースデザインは、この問題を解決するために、人間の思考回路の応用、AI、ディープラーニングを駆使し、専門家でなくても検査、判定が可能なビジュアルインスペクション・ソリューションを提供いたします。


業務用ドライブレコーダーA

警察車両、バス、トラック、工事車両などの厳しい要求仕様を満足するドライブレコーダとして、また、セキュリティ、計測、データロガー等への応用も可能な豊富な機能を備えるモデルです。

advanced model variation

■アドバンスドモデル ラインアップ

↓サムネイル写真をクリックするとそれぞれの商品情報にジャンプします。

BVR01Pro BVR03HD BVR08FHD BVR08FHD

白バイ用超小型
ドライブレコーダー
BVR-01Pro

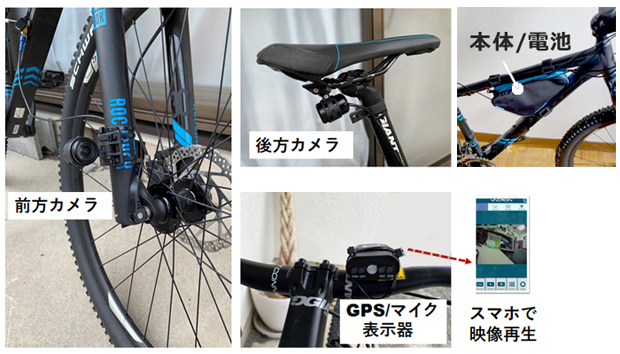

バイク用2ch
HDドライブレコーダー
BVR-03HD

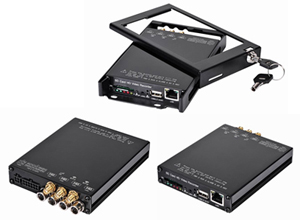

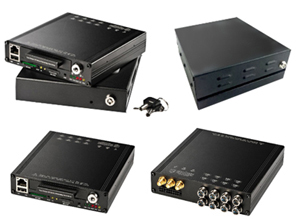

8CH HDネットワーク
ドライブレコーダー
BVR-08FHD

4CH HDネットワーク
ドライブレコーダー
BVR-04FHD

hermet camera bvr05hd dual panorama camera データ自動転送型ドライブレコーダー

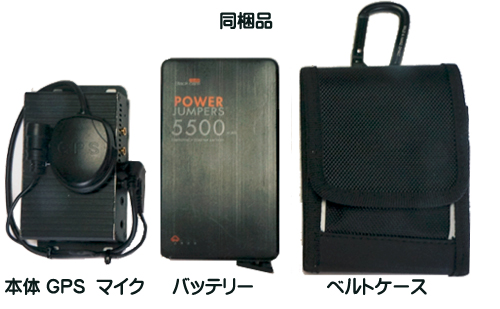

ヘルメット装着型
ドライブレコーダー
BVR-05HD Mobile

2chハイビジョン
ドライブレコーダー
BVR-05HD Dual

4カメラ搭載
360度パノラマ
ドライブレコーダー

イベント車両データ
自動転送型
ドライブレコーダー

fms-03s s3300 vt600 f4

SIM対応ネットワーク
ドライブレコーダー
FMS-03S

3chズーム通信型
ドライブレコーダー
S-3300

貸切バス向け
ドライブレコーダー
VT-600 Plus

バス・トラック大型向け
モニターシステム
F-4

バイク向けドライブレコーダー比較表⇒

スタンダードモデル

タクシー、教習車、バスや一般車両向けのコストパフォーマンスが高いモデルです。

観光バス向けドライブレコーダー比較表⇒

↓サムネイル写真をクリックするとそれぞれの商品情報にジャンプします。

HD-SG dr400n 2chhd BVR02Live

超小型HDカメラ一体型
ドライブレコーダー
HD-SG

4チャンネル同時記録
ドライブレコーダー
DR-400N

2チャンネルHD
ドライブレコーダー
2カメラ分離タイプ

GPS+Wi-Fi+ライブ放送
HDビデオレコーダー
BVR-02 Live

ドライブレコーダー応用ソリューション

運行データを無線で転送、リアルタイムに位置情報を転送、マルチカメラによる運転状況の確認が可能なドライビングモニターシステム、その場で動画が再生可能なタブレットPCを使用したソリューションを提供いたします。

↓サムネイル写真をクリックするとそれぞれの商品情報にジャンプします。

DVR Wi-Fiシステム リアルタイムGPS ロガー GPS運行システム 教習所向けシステム

DVR ドライブレコーダー
Wi-Fiシステム
NDWS V1

リアルタイム位置情報
管理システム
MGL-01E

GPS運行管理システム
2カメラタイプ
4カメラタイプ

教習所向け
教習データ無線転送
システム

school tablet msdr locater

教習所向け
ドライビングモニター
システム

無線タブレット
レコーダーシステム
車載・監視・計測に

マルチSDカード
リーダー
MSDR20

白バイドライブレコーダ
&ロケータ
ハイブリッドシステム

ドライブアシストシステム

画像を記録するのみではなく、アクティブセーフティとしての前方衝突や車線逸脱のアラームを発生するシステムです。

↓サムネイル写真をクリックするとそれぞれの商品情報にジャンプします。

assist1 assist2 assist3 assist4

ドライブ アシスト
システム タイプ1

ドライブ アシスト
システム タイプ2

ドライブ アシスト
システム タイプ3

ドライブ アシスト
システム タイプ4

バードビュードライブレコーダ GNSSユニット . .

360度バードビュー
ドライブレコーダ
BDV360H

ハイブリッドマルチ
GNSS ユニット
HMG-01

. .
セキュリティシステム

事務所や店舗用のホームセキュリティシステム、犯罪の瞬間やその場の状況を記録できるウェアラブルカメラです。

↓サムネイル写真をクリックするとそれぞれの商品情報にジャンプします。

ウェアラブルセキュリティカメラ wearable network cam .暗号化ビデオ通信システム .

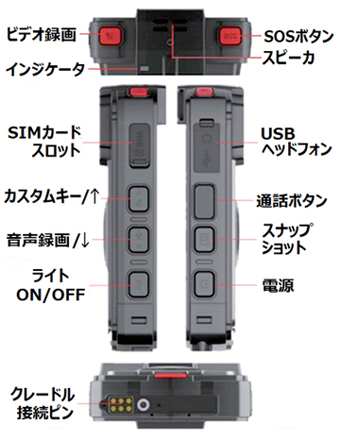

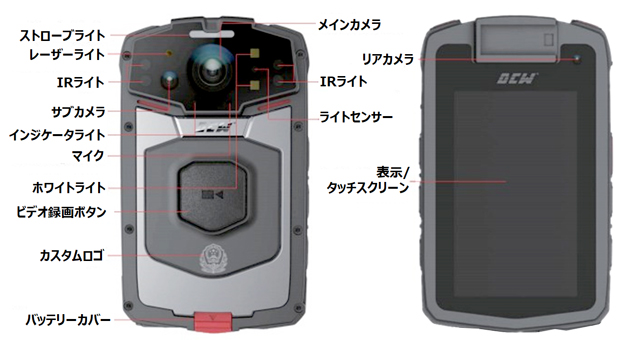

ウェアラブル
セキュリティカメラ

ウエアラブル
ネットワークカメラ

暗号化ビデオ通信
エキスパートシステム

.
Visual inspection solution

AI、ディープラーニングを駆使し、専門家でなくても検査、判定が可能なビジュアルインスペクション・ソリューションです。


●  業務用ドライブレコーダー スタンダードモデル

■GPS内蔵 超軽量HDドライブレコーダー <HD-SG Pro / HD-SG Ruby>

車載・業務用超軽量ドライブレコーダー最新の技術を取り入れたGPS受信機搭載の車載・業務用ドライブレコーダーです。
小型軽量化開発に成功により、自動車のフロントガラスに保安基準対応の取付けが簡単に出来るようになりました。
(1カメラ型のHD-SG Proは52g、2カメラ型のHD-SG Rubyは65g)
SDカードをセットしスイッチを入れるだけの簡単操作で録画が始まります。
自動車のエンジンキーと連動も可能です。(専用ハーネスを準備致します)
動画と共に記録されたGPS情報を専用PCアプリケーションでGoogleマップと連動し走行記録・軌跡を表示します。
自動車のフロントガラス取付けは付属小型アタッチメントで簡単に設置、更に着脱も簡単です。

■保安基準対応!
走行履歴データと200万画素が高解像度の決め手

タクシー タクシーに 警備車両 現金輸送車
警備車輌に
バス 高速バス
観光バス
路線バスに
トラック 貨物トラック
宅配便に

■小型・軽量化、高性能化開発が車への実装を変えた!

小型軽量ドライブレコーダー ★重量わずか65g
幅5.2cm×長さ9.4cm×厚さ1.8cm
このサイズが前方視界を妨げない取付けを実現
1カメラタイプなら、ルームミラーの前方に設置が可能
★用途に応じて選ぶ2タイプ
HD-SG Pro: 前方撮影用の1カメラタイプ
HD-SG Ruby: 前方+室内撮影用の2カメラタイプ
ドライブレコーダー外観 カメラ部が回転

・小型だから、ルームミラー前方にセットできるので前方の視界を妨げることがありません。▼.

フロントガラスへの取付例フロントガラスの傾斜に合わせてビデオカメラ部の角度を調整できます。
取付金具不要で本体の着脱も簡単です。

■前方+室内撮影可能な2カメラタイプ <HD-SG Ruby>

2カメラタイプハイビジョン200万画素の前方カメラに加え、室内カメラは赤外線LEDによるナイトビジョン機能が搭載されているので、暗い時でも鮮明に録画できます。(写真は赤外線ユニットを取り付けた状態)
140°のワイドレンズにより車室内全体がカバーされます。

■記録データはパソコンで再生

1.ドライブレコーダーとしての機能

  • 事故の記録 :加速度センサーによりイベント画像を別ファイルに自動録画(タイムスタンプ)します。
  • 走行画像 :常時記録されます。任意で必要な状態を録画出来ます。

2.ビデオレコーダーとしての用途

  • 走行画像 :常時記録されます。(SDカード最大64GB対応、国産品でクラス6以上を推奨)
  • 自動車のエンジンキーと同期して録画スタート・ストップできます。(オプションの専用ハーネス
  • SDカードの録画時間は使用状況に応じて最適なビデオ画質と記録時間が設定可能です。
  • メモリーがフルになると自動的にオーバーライトされ新しい画像が上書きされます。

<PCビューワー再生画像例>
HD-SG Ruby :前方と室内の2カメラの画像+GPS地図連動▼

2カメラタイプ

HD-SG Pro :1カメラの画像+GPS地図連動▼

タイムスタンプされた走行軌跡と通過時間が
表示されます▼

1カメラタイプ 走行記録データ


車両の加速度は時間軸に表示され、GPS情報は再生画面に地図と同時に表示されます。▼record

●走行履歴はすべて記録され、画像と地図が同期して表示されます。

  • 表示:走行動画像30フレーム/秒
  • 地図:走行場所の地図が同期して表示されます。
  • 走行情報:スピード、走行方角、緯度、経度、時間・の詳細が表示されます。

<主な仕様 :HD-SG Pro>

動画規格 :
画素数 :
カメラ視野角 :
ビデオ解像度:
記録メディア :
記録内容 :
センサー :
音声記録:
対応地図(一般) :
PCビューワー :
動作電圧 :
寸法 :
重量 :

MPEG-4 A/Vエンコード
200万画素 CMOS
120°
1280x720P@30fps(最大)
SDカード64GBまで対応
常時記録/イベント記録/緊急時記録、音声録音
GPS、加速度センサー(内蔵)
内蔵マイク/AACコーデック
Googleマップと同期再生が可能
Road Track(R)/エコドライブ報告書/事故報告書
DC12V-24V±10%
52mm(W)×94mm(H)×18mm(D)
52g

<主な仕様 :HD-SG Ruby>

動画規格 :
画素数 :
カメラ視野角 :
ビデオ解像度:
記録メディア :
記録内容 :
センサー :
音声記録:
対応地図(一般) :
PCビューワー :
動作電圧 :
寸法 :
重量 :

MPEG-4 A/Vエンコード
前方200万画素/ 室内130万画素 CMOS
前方120°/ 室内140°ワイドレンズ
1280x720P@20fps/ 640x480P@10fps(最大)
SDカード64GBまで対応
常時記録/イベント記録/緊急時記録、音声録音
GPS、加速度センサー(内蔵)
内蔵マイク/AACコーデック
Googleマップと同期再生が可能
Road Track(R)/エコドライブ報告書/事故報告書
DC12V-24V±10%
52mm(W)×94mm(H)×18mm(D)
65g

・・・法人のお客様・・・お問合せ

ページトップに戻る

line

■SSD 4カメラ ドライブレコーダー DR-400N

カメラ4台の搭載により、車の全方向(360度)の記録や再生が可能です。
コンパクトな分離型カメラなので設置場所を選びません。
本体にはSSD120GBを内蔵しており、コンパクトなサイズと高信頼性を実現しています。

SSD 4カメラドライブレコーダー

<特徴>

  • 4チャンネル同時記録及び再生
  • 1チャンネルの音声を記録 (オプション)
  • 設置場所の自由度があるコンパクトなサイズ
  • 常時記録と共に動き検出や加速度のイベント記録が可能
  • AV出力対応 (記録時や再生時にTVにてモニター可能)
  • GPS対応、Google Mapと同期再生が可能
  • 使用目的に応じて最適なビデオ画質と記録時間が設定可能
  • 信頼性が高く、長時間記録が可能なSSD120GBを内蔵(交換可能)
  • 外部機器と同期がとれるインターフェイス
  • 専用PCビューワー付属

<主な用途>
●教習所 : 周囲の状況と教官、生徒、アクセル、ブレーキ操作が同時に記録が可能
●タクシー 営業車向け : 事故防止、事故発生時の周囲、車内の状況確認
●バス・トラック・重機 : 周囲の安全確認
画面表示例

*専用PCビューワーを用いた4チャンネルの画面表示例

<カメラ>
以下のカメラから選択頂けます。(在庫の状況により、同等品のカメラとなる場合があります)

小型防水カメラ
小型防水カメラ

画素数:32万画素
電源電圧:DC9V〜15V
視野角:170度
防水性能:IP67相当
サイズ(mm): 22 x 23 x 22

暗視防水カメラ
暗視防水カメラ

画素数:32万画素 SONY SUPER HAD 2 CCD
電源電圧:DC12V〜24V
赤外線LED:10個内蔵
防水性能:IP67相当
サイズ(mm):54 x 40 x 47

<主な仕様>

映像入力 :
記録モード :
ビデオコーディング :
映像出力 :
ビデオ解像度 :
録画フレーム数 :
記録メディア :
音声入力 :
音声出力 :
センサー入力 :
センサー出力 :
電源電圧 :
動作温度範囲 :
サイズ :
重量 :

4チャンネル
常時記録、動き検出、加速度 (タコグラフ対応)
Motion JPEG
NTSC 1チャンネル
640 X 224
4チャンネル合計で60fps
SSD 120GB
1系統
1系統
Left / Right / Rear / ACC
2系統
7V〜 35V
0℃〜+40℃
129.5W X 42.5H X 166.5D
586g (SSD除く)

・・・法人のお客様・・・お問合せ

ページトップに戻る

line

■2チャンネルHDドライブレコーダ

2チャンネルHDドライブレコーダー分離型ハイビジョンカメラ2台が同時記録可能なドライブレコーダーです。
アウトドアや過酷な環境においてもハイビジョンの高画質が求められる様々なレース、ラリー、ヨット等の用途に最適です。
また、ナンバープレート認識などの画像解像度が求められる警察車両にも適応可能です。

防水カメラ
防水カメラ(オプション)
<特徴>

  • 分離型の2チャンネルカメラでハイビジョン同時記録及び再生ができます。
  • カメラと本体間はデジタル転送により高品質の動画を記録します。
  • 音声も同時に記録します(1チャンネル)。
  • 設置場所の自由度が高いコンパクトなサイズです。
  • 外付けの記録メディアが選択可能(HDD / SSD)なので長時間記録ができます。
  • 常時記録と共に動き検出や加速度のイベント記録が可能です。
  • AV出力対応しているので記録時や再生時にTVにてモニターを見ることができます。
  • GPS対応により、Google Mapと同期再生が可能です。
  • 使用目的に応じて最適なビデオ画質と記録時間が設定可能です。
  • SDカード(32GBまで)に対応しています。
  • 防水カメラ(オプション)に対応しています。
  • 5mのカメラケーブルが付属しているので大型車にも設置できます。

<PCによる動画再生画面例>
2Ch HDドライブレコーダ再生画面
<主な仕様>

カメラ解像度 :
カメラ画角 :
記録モード :
記録メディア1 :
記録メディア2 :
記録ビットレート :
動作電圧 :
動作温度 :
本体入力端子 :
本体出力端子 :

200万画素(1600 X 1200)
120度(水平)
常時記録、イベント記録(加速度、動き)
SDカード(32GBまで)
外付けHDD(640GBまで)
可変 8Mbps / 1CH まで
11V〜 28V
-20℃ 〜 70℃
リモコン、GPS、2ch カメラ、マイク、外部入力
USB(入出力)、AV出力

法人のお客様・・・お問合せ

ページトップに戻る

line

■GPS+無線LAN+ハイビジョンドライブレコーダー <BVR-02 Live>

GPS + Wi-Fi + HiVision + 防水 + 広角レンズ + コンパクト
豊富な機能+ハイスペックなビデオレコーダだから用途は多彩

GPS+無線LAN+HDドライブレコーダー○GPS内蔵
映像、音声とともに、位置情報も同時に記録できます。
位置情報により、画像編集や、検索も可能です。
○3軸ジャイロセンサー内蔵
スピンや回転した時の状況も記録できます。
○Wi-Fi内蔵
映像、音声、位置情報、加速度、方向の情報をリアルタイムで転送できます。 (Wi-Fi対応 なしのモデルもあります)
○明るい広角レンズ
F2.8レンズを搭載。170度の広視野角レンズ搭載。
○高画質
BVR02-Liveフルハイビジョン 1080P対応をはじめ、用途に応じて15種類の画質調整可能です。

○コンパクト
ウェアラブルカメラとしてヘルメットや身体に、ラジコン飛行機、ロボットなどにも装着してデータを取得可能。
○防水
保護等級「IPX7」に対応しています。浸水に対する防水性能の国際規格の7等級です。

■多彩な用途

●スポーツに

  • スキー、スカイダイビング、ハンググライダー、ボート、ヨット、登山、スノーボード等に。
  • コンパクトなウェアラブルサイズなのでヘルメットなどに取り付けられます。
  • エキサイティングなライブ映像、音声も位置情報や高度情報と共に記録可能です。

●ツーリング、サイクリングに

  • 自転車、バイク、車での風景をリアルタイムに仲間と一緒に楽しめます。
  • 内蔵の無線LAN(Wi-Fi)により、スマートフォンでリアルタイムに動画を楽しめます。
  • テザリング機能を使えば、離れた仲間とも情報交換ができます。
  • 家に戻れば、映像、音声、位置情報及び各センサーの情報により、PCで楽しい編集が可能です。

●ドライブレコーダーとして

  • バイク、車用のアダプターを使用し、ドライブレコーダーとして使用できます。
  • 映像、音声、位置情報、加速度、方向が同時に記録されます。
  • 事故やイベント発生時の瞬間を撮り逃がしません。
  • 夜間も映像も高感度センサーによりくっきり綺麗に映ります。

●業務用や研究用のログレコーダーとして

  • コンパクトなウェアラブルカメラは、各種研究用のログレコーダーとして使用できます。
  • 無人飛行機(UAV)にも搭載可能です。
  • リアルタイムの情報をサーバーにWiFiを介して転送でき、迅速なセキュリティ対応が可能です。

●ライブ放送に

  • 現場での撮影に必要な映像はもちろん、音声、位置情報、加速度、方向の情報も記録できます。
  • スマートフォン、タブレットPCにてリアルタイムモニターが可能です。
  • テザリング機能を使えば、ライブ送信も可能です。

法人のお客様お問合せ

ページトップに戻る

line

●ドライブレコーダー応用ソリューション

■ニュースペースデザインDVR Wi-Fiシステム NDWS V1

ドライブレコーダーのデータをWi-Fi経由にてサーバーに自動転送するシステムです。
SDカードの抜き差し、データコピーの必要が無くなるため、管理の手間が省けます。DVR Wi-Fiシステム
<構成>

  • ドライブレコーダー、無線SDカード、インテリジェントルータ、無線アンテナ、LANスイッチ、PC(サーバ)から構成されます。
  • 車両の数量分のドライブレコーダと無線カードが必要となります。
  • 車両数と運用に応じて、インテリジェントルータとアンテナの数量が決定されます。

DVR Wi-Fiシステムのインテリジェントルータ構成

<特徴>

  • 最大約5Mbpsの転送レート。(転送レートは、無線環境及び距離に依存します)
  • 対象のドライブレコーダーのファイルを指定したサーバーのフォルダーに転送します。
  • 車両数と運用に応じて、インテリジェントルーターの拡張が可能です。

設置例

法人のお客様・・・お問合せ

ページトップに戻る

line

■リアルタイム位置情報管理システム

<特徴>

  • 運行バス、送迎バス、トラックの運行モニターシステムに最適です。
  • 対象の車両の位置、運行状況をリアルタイムに確認できます。
  • リアルタイムGPSロガートラッカー対象の各車両に装着が簡単です。
  • 時刻情報、位置情報をLTE回線経由にて転送します。
  • 各号車を区別してオフィスのPCの地図上に位置を表示します。
  • ホームページ上にて閲覧可能です。

<業務用途の例>

  • トラック、バス、タクシー、運搬車の運行管理の効率化
  • カーシェアリング、レンタカーの運用管理
  • 盗難時、事故発生時の緊急通報のセキュリティシステム

リアルタイム位置情報管理システム

リアルタイムGPS ロガー<取得データの種類>

  • 1秒ごとに以下の各データを取得します。
  • 時刻
  • 経度* / 緯度*
  • 速度*
  • 進行方向*
  • 海抜高度

<注記> *GPS衛星を捕捉できないときは、慣性航法によるデータを用います。

■GPS慣性航法ユニットの取扱説明書をご参照下さい。取扱説明書(別ウインドウにPDFで表示)

法人のお客様・・・お問合せ

ページトップに戻る

line

■ GPS運行管理システム

車載のGPSドライブレコーダーが取得した様々なデータを基に、コントロールセンターにおいてデータ分析、評価を行い、最適化された運行業務プランをフィードバックする統合システムです。
管理対象となる車輌の数量、規模に応じてベースステーションに集められたデータをクラウドコンピューティングによってストレージすることも出来ます。
<システムイのメージ>
GPS運行管理システムイメージ

■システムの構成

1) ドライブレコーダー

ハイビジョン動画、音声、GPS情報、日時、加速度などの情報を収集し、無線もしくは記録デバイスにてベースステーションに送られます。

2カメラドライブレコーダー

2カメラタイプドライブレコーダー

4カメラドライブレコーダー

4カメラタイプドライブレコーダー

2) ベースステーション

登録された車1台毎のドライブレコーダーからの情報を管理します。
大規模なシステム運用などお客様の仕様により、必要に応じて取得データ、加工データなどをクラウドコンピューティングシステムを利用してアップロードすることが出来ます。(オプション)

3) コントロールセンター

取得データを基にイベントの解析、走行時の状況を解析して、レポートを作成、運行業務の改善が可能になります。

<システムのフロー>

事故 ベースステーションの役割 respond reinforce
記録⇒ データ解析⇒ 課題への対処⇒ 業務改善

<期待される効果>

arrow

<企業へのメリット>

  • 運転手法の改善
  • 最適な速度設定で燃料の使用量削減
  • タイヤ、ブレーキなどの部品の長寿命化
  • 最適なルートの割り出し
  • アイドリングの最小化
  • 乗車率の向上
  • メンテナンス性の改善

特徴コスト削減
特徴安全性の向上
特徴保険料の低減化
特徴環境対策
特徴顧客満足度の向上

<主な仕様>

<2カメラタイプドライブレコーダー>

<4カメラタイプドライブレコーダー>

ビデオカメラ:
画素数:
カメラ画角:
内蔵メモリー:
ナイトビジョン:
音声:
GPS:
加速度センサー:
無線LAN:
インターフェイス:
イベントトリガー:
イベント記録数:
サイズ:
重量:

ハイビジョン前後とも)
200万画素(前後とも)
168度広角(前後とも)
4GB/8GB/16GB/ 32GB
赤外線照明LED付
高性能マイク内蔵
内蔵
3軸加速度センサー内蔵
Wi-Fi (802.11b/g)内蔵
USB対応
4種類設定可能
250以上記録可能
125 x 67 x 39 mm
220g

ビデオカメラ:
解像度:
ビデオフォーマット:
内蔵メモリー:
メモリーカード対応 :
ナイトビジョン:
音声:
AV出力:
GPS:
無線LAN:
インターフェイス:
記録モード:
フレームレート:
サイズ (本体):
重量 (本体):

4台接続可能
4D1 / 4HD1 / 4CIF
H.264 High Profile AVI
320GB HDD
4GB/8GB/16GB/ 32GB
対応
マイク4台接続可能
外部モニター用x1
接続可能
Wi-Fi接続可能
USB、Ethernetに対応
6種類設定可能
120 f/S
180 x 180 x42 mm
800g

製品カタログPDF・・・法人のお客様・・・お問合せ

ページトップに戻る

line

■教習所向け無線転送システム

自動車教習所において、教官・生徒・教習車の状態を映像・音声データで管理者、サーバーに無線転送するシステムです。
これにより、管理者はサーバーに蓄積された教習中の画像・音声を簡単に検索可能となります。
また、俯瞰(ふかん)映像・教習時映像をリアルタイムに教官のタブレットなどで閲覧できるので教習の支援システムとしても有用です。

<システムイのメージ>
教習所向け無線転送システム

<システム構成>
1)カメラのバリエーション

  • デュアルビューカメラ:前方と室内動画記録
  • ワイドビューカメラ:最大4カメラの動画記録
  • スカイビューカメラ:空からの教習車の俯瞰動画記録

2)サーバーの機能

  • マスターメインテナンス機能
  • データ転送機能(無線)
  • データ管理・検索機能など

<システムの特徴>

  • 教官・生徒・教習車の状態を映像・音声データで管理者、サーバーに無線転送します。
  • 転送データは前方、室内の動画・音声、俯瞰の動画など選択できます。
  • 教官のID、日時などから教習時のデータを検索、リアルタイムで閲覧できます。
  • デイリーの教習終了時にデータをサーバーに自動転送します。

法人のお客様・・・お問合せ

ページトップに戻る

line

■ドライビングモニターシステム

安全運転は、人と車のインターフェイスが重要となります。又、運転には個人の特徴があり、その特徴を把握することにより、より安全で環境にやさしい運転をアシストするシステムです。
前方の画像、室内や後方、左右の画像、運転者の目線やハンドル操作及びアクセル、ブレーキ操作の画像を同時に記録、モニターが可能となります。
模範運転との比較など、危険運転予防に向けた、運転方法の見える化が可能となります。

<主な用途>

  • 教習所では : 動画を使用した講習 ⇒⇒⇒ 事例紹介 ( 駒ヶ根自動車学校様 )
  • 教習所では : 企業研修、高齢者研修
  • 車両メーカでは : 車両開発、計測、車両挙動解析、ドライバビリティ確認

ドライビングモニターシステムカメラ例
ドライビングモニターシステム
▲ PCビューワー表示例

<システムの特徴>

  • マルチ・フルハイビジョンカメラ (1920 x 1080 x 30fps) を最大8台まで接続可能です。
  • イベント記録が可能(加速度センサー、センサー入力:バック、右、左)です。
  • 設置場所の自由度がある小型ハイビジョンカメラで常時記録が可能です。
  • 操作の動き検出や3軸加速度のイベント記録が可能です。
  • マルチオーディオ入力 最大8chまで対応可能です。
  • GPS対応、Google Mapと同期再生が可能です。
  • 夜間、暗い足元も 防水IP67 , IR LED対応カメラでクリアに撮影が可能です。
  • 記録媒体 : SDカード(128GBまで)、または HDD(2TBまで) 選択可能です。
  • ネットワーク対応 : 無線LAN 、Wi-Fiに対応しています。
  • PCビューワソフトが付属しています。

<製品紹介ビデオ>

▲ カメラ画像:左上が目線カメラ、右上が足元カメラです。


▲ カメラ画像:左上が前方カメラ、左下がドライバー表情の車内カメラです。

法人のお客様・・・お問合せ

ページトップに戻る

line

■無線タブレコ(タブレットレコーダー)システム

市販のタブレット端末と無線LAN(WiFi)機能を活用することにより、「カメラ4台を同時接続できる車載ドライブレコーダーやホームセキュリティシステム、業務向けの監視システム、自動計測システムなどに応用できるソリューションをご提供します。
無線タブレットレコーダ(タブレコ)
<特徴>
1)車載ドライブレコーダーとして

  • 最大4チャンネルのリアルタイムモニター
  • 記録再生した動画、データをその場でレビュー
  • 無線でサーバーやスマホに転送
  • 汎用のUSB機器の接続で、低コストにて実現可能

2)ホームセキュリティシステムとして

  • アラームをリアルタイムに通知

3)業務向け監視 / 計測装置として

  • 汎用USB機器、Zigbee対応にて高い拡張性
  • タブレットのアプリケーションソフトにより、機能追加が容易
  • 汎用のUSB機器の接続で、低コストにて実現可能
  • 3G LTEに対応可能

法人のお客様・・・お問合せ

ページトップに戻る

line

●マルチSDカードリーダー

■インテリジェント マルチSDカードリーダー MSDR20

msdr20面倒なSDカードのコピー作業を簡易化します。
SDカードのスロットを20基搭載し、SDカードを本機に挿入するだけで、付属のソフトにより、SDカードのデータを指定されたフォルダーに自動転送します。
人為的誤りを防止し、データ管理を簡易化することができます。

<特徴>

  • SDカードを挿入するだけで自動転送
  • コピー先は予め指定したフォルダーに自動転送
  • SDカードに追加されたデータのみ転送
  • 1台のPCに最大4台(80スロット)が接続
  • データ転送後、自動フォーマッで、SDカードの不良セクター発生による不具合を防止(アドバンスドモデルのみ)

<用途>
●多数のSDカードを業務にて使用する用途に最適です。

  • ドライブレコーダーを運用する企業(タクシー、運送業、教習所 等)
  • 複数の機器で動画や静止画及びデータを扱う企業(ビデオ編集、ログ収集)
  • セキュリティー管理

<主な仕様>

対応 SDカード :
カードスロット数 :
PCとの接続 :
読み出し速度 :
対応 OS :
電源 :
外形寸法 :
重量 :

SDHC規格 32GBまでの容量の SDHCカード
20スロット (横 5枚 x 4列)
USB 2.0  付属のType B Mini USBケーブルで接続
1GBあたり約1分(使用PC,カードのスペックにより変動)
Windows XP/7/8
5V 1A (付属ACアダプターにより供給)
W 206.3 x H 64.4 x D 179.8(mm) (ゴム足未装着時)
680g

■取扱説明書をご参照下さい。取扱説明書 (別ウインドウにPDFで表示)

法人のお客様・・・お問合せ

ページトップに戻る

line

●白バイ用ドラロケシステム

■白バイ用ドライブレコーダ&ロケータ ハイブリッドシステム

所轄の各白バイの現在位置がリアルアイムで把握でき、本部から適切な指示が可能です。
ヘルメットやバイクに装着したドライブレコーダーにより証拠動画をハイビジョンで記録できます。
白バイ用dlhs

<特徴>

  • ヘルメット装着型と2CH 白バイ装着型の2機種に対応しています。
  • ヘルメット装着型は白バイから離れても継続して記録出来ます。(バッテリー使用時)
  • ヘルメット装着型は目線と同様の画像が記録されます。
  • 2CH 白バイ装着型は進行方向、後方の画像が同期して記録されます。
  • モバイルルータとの組合せにより、位置情報をリアルタイムに本部に通知します。
  • 記録情報は暗号化され、パスワード照合によって再生可能となります。

タイプ

カメラ

記録動画

ヘルメット装着型

ヘルメットカメラ 記録画像

白バイ装着型
前方カメラ(上)
後方カメラ(下)

白バイカメラ 前方後方記録画像

<主な仕様・2タイプ共通項目>

画像解像度 :
カメラ防水 :
バッテリー オプション :
記録時間(2CH) :
記録時間(1CH) :
位置情報 :
音声入力 :

200万画素センサー ハイビジョン 1280 x 720 記録
IP68準拠
白バイACCから充電中でも記録可能
2CH同時記録時:64GBマイクロSD使用時に約8時間記録
1CH記録時:16時間以上 以降は上書き
GPS対応
外付けマイク

法人のお客様・・・お問合せ

ページトップに戻る

line

●ドライブアシストシステム

■ドライブ アシスト システム タイプ1

ドライブアシストシステムあなたの安全運転をお手伝いします。
ドライブアシストシステムは、運転者の危険運転を検知して
警告するシステムです。
車間距離検知とレーン(車線)検知で
あなたの安全運転をしっかりサポートします。

車間距離検知 車間距離検知:
Forward Collision Warning (FCW)
機能 走行速度と前方の車との距離から衝突予想時間を計算します。
動作 衝突が予測される場合、素早く警告音を鳴らします。
効果 危険な前方衝突を避けることが出来ます。
レーン検知 レーン検知:
Lane Departure Warning (LDW)
機能 車と両側のラインとの距離を常に計算します。
(破線・橙線にも対応)
動作 左または右ライン接近時に点灯するとともに、
警告音を鳴らします。
警告を発する距離は設定できます。
効果 高速道路などでの居眠り運転防止に有効です。
ぶつからない車社会へ・・・・・安全のための規制・義務化が始まっています。
・2012年10月 ESC(横滑り防止装置)を新型車に義務化
・2014年11月 12t超の車輌には自動ブレーキ搭載を義務化
交通死亡事故の原因 死亡事故の原因は前方不注意

<主な仕様>

Drive Assist System Type1標準電源電圧 : 12V/24V
Min.電源電圧 : 9V
Max電源電圧 : 36V
最大消費電力 :  3W
動作温度範囲 : -20℃〜+85℃
ビデオカメラ : カラーCMOS
GPS : 内蔵
寸法/重量 : 145 x 43 (mm)/120g
★本製品(Type 1)にはドライブレコーダー機能はありません。

<特徴> 他にはない独自機能を満載!

  • スマートフォンと連携:スマートフォンと連携してモニタリング、設定変更が可能。
  • バイブレータ機能:アラームを鳴らせない環境でもシートベルトを振動させて警告。

法人のお客様・・・お問合せ

ページトップに戻る

■ドライブ アシスト システム タイプ2 (簡易取付型)

ドライビングアシストシステム2

フロントガラスに取り付けてシガーソケットから電源を供給すれば動作開始。
方向指示器信号との連携も可能。
簡単取付で事故を未然に防ぐ優れものです。

前方衝突検出機能 左右レーン検出機能

前方衝突検知モード

左右レーン検出モード

<特徴>

  • 前方衝突検出 アラーム発生機能(車種に応じて設定可能)
  • 左右レーン検出 アラーム発生機能(車種に応じて設定可能)
  • 左右方向指示器との連動可能
  • 動き検出機能
  • ドライブレコーダ機能により、記録したデータをPCで確認できます。
ドライビングアシストシステム モニター画面

<主な仕様>

ビデオ解像度 :
画素数 :
カメラ視野角 :
センサー :
対応地図 :

720 x 480
150万画素
60度
GPSセンサー
Googleマップに連動 (PCビューワーソフト付属))

法人のお客様・・・お問合せ

ページトップに戻る

line

■ドライブ アシスト システム タイプ3

ドライビングアシストシステム3 ビデオカメラ側

● 前方衝突検出 アラーム発生機能
● 左右レーン検出 アラーム発生
● 2カメラ ドライブレコーダー機能

前方衝突検出・レーン検出機能

<特徴>

  • 前方衝突検出 アラーム発生機能(動作速度は、時速15km 、30km/、 50kmの設定が可能)
  • 左右レーン検出 アラーム発生機能(車種に応じて動作条件は4種類の設定が可能)
  • 左右方向指示器との連動可能
  • 2カメラ ドライブレコーダー機能 フロントカメラは200万画素
  • タッチスクリーン 3.5インチディスプレイ
  • GPS内蔵  Google mapと同期
  • 動き検出機能 Gセンサー内蔵
ドライビングアシストシステム モニター画面

<主な仕様>

ビデオ解像度 :
画素数 :
カメラ視野角 :
センサー :
対応地図 :
音声:
サイズ:
重量:

フロント:HD 1280 X 720 / リア:VGA 680 X 480
200万画素 (フロント)
60度
GPSセンサー
Googleマップに連動 (PCビューワーソフト付属)
マイク・スピーカ内蔵
115 X 116 X 43mm
190g

法人のお客様・・・お問合せ

ページトップに戻る

line

■ドライブ アシスト システム タイプ4 車線検知 2CH HD ドライブレコーダー FHD4130

分離型ハイビジョンカメラ2台を使用し、2CH同時に1280 x720 x30fpsの高品質記録、再生が可能です。
車線を逸脱した場合のアラーム及び動き検出セキュリティ機能を内蔵しています。
車線検知2CH HD ドライブレコーダー

<特徴>

  • 車線を検出し、左右の方向指示器の操作をせずに車線逸脱した場合にアラームが作動します。
  • 2チャンネルハイビジョン同時記録及び再生 (フロント、 リアとも1280 x 720 x30fps)
  • 動き検出セキュリティ機能
  • 常時記録と共に動き検出や加速度のイベント記録が可能
  • ビデオ出力端子から記録時にもモニター表示が可能
  • GPS対応、Google Mapと同期再生が可能
  • 保存メディア Micro SD 32GB対応
  • バッテリー保護機能(電圧検知)
  • バック走行時にはセンサーによりリアビューに切換え
  • 専用PCビューワー付属 (写真下)

* LDWS :Lane Departure Warning System

車線検知2CH HD ドライブレコーダ モニター画面
<製品紹介ビデオ>

<主な仕様>

カメラ :
ビデオ解像度 :
カメラ視野角  :
映像圧縮方式 :
Gセンサー :
記録メディア :
音声 :
電源 :

フロント、リア共通 1/4インチCMOS HD
フロント、リア共通  1280 X 720/ 30fps
140度
AVI(H.264)
付属1.5mのケーブルで延長可
MicroSD 最大32GB
マイク・スピーカ内蔵
内蔵電池 (550mA)、9〜32V DC

法人のお客様・・・お問合せ

ページトップに戻る

line

■360°バードビュー ドライブレコーダー BDV360H

カメラ4台により、車の全方向の記録や再生が可能です。
バードビュー画像プロセッサーを使用し、車上からみた死角のない360度の画像を表示します。

360°バードビュードライブレコーダー

<特徴>

  • 業界初の「後付け」のバードビュードライブレコーダーです。
  • 360°バードビューモニターです。
  • 4チャンネル同時記録及び再生ができます。
  • ビデオ出力(記録時や再生時にTVにてモニター可能です。
  • 保存メディア Micro SD 32GB対応しています。
  • 右折、左折、バックなど運転状況に応じて表示を切替え可能です。
  • 専用防水カメラを搭載しています。
  • 専用のキャリブレーション(校正)により、一般車、SUVからトラックまで取付け可能です。

<主な用途>
●教習所 : 周囲の状況と教官、生徒、アクセル、ブレーキ操作が同時に記録が可能
●タクシー 営業車向け : 事項防止、事故発生時の周囲、車内の状況確認
●バス・トラック・重機 : 周囲の安全確認
画面表示例

*センサー入力を接続することにより、運転状況に応じて画面の表示を切り替えることができます。
→右折時は右側カメラの表示とバードビューを表示します。
←左折時は左側カメラの表示とバードビューを表示します。
↓バック時はバックカメラの表示とバードビューを表示します。

<取付けイメージ>
360°バードビュードライブレコーダー

<乗用車、トラックへの実装例>

audi   for truck1
for truck2   for truck3

<製品紹介ビデオ>

トラックへの実装走行ビデオ(フェイスブックページ)

<主な仕様>

カメラ入力
ビデオコーディング :
ビデオ出力 :
ビデオ解像度 :
フレームレート
カメラ解像度 :
カメラ視野角 :
記録メディア :
カメラ防水性能 :
センサー :
電源 :
動作温度 :

4チャンネル
H.264 HD
NTSC
720 x 480 /ch
20fps/ch
580本
180°(H:165°/ V:135°)
CFカード またはHDD(320GB、500GB)
IP67-68
1/3インチCCD
カメラDC12V(9-16V) 本体DC8V-30V
カメラ-20℃〜+75℃、本体-20℃〜+70℃

・・・法人のお客様・・・お問合せ

ページトップに戻る

line

■ハイブリッド マルチGNSS ユニット HMG-01

準天頂衛星への対応により、従来のGPS単独測位と比較して、精度の高い測位を実現しました。
GPSを受信できないトンネルや地下駐車場等の環境においても自立航法(デッド・レコニング)により途切れのない測位が可能となりました。
単独のGPS測位法と比較するとハイブリッドマルチGNSS測位では、下図右のようにシームレスで高精度な測位が可能です。
hybrid multi GNSS system

GNSSユニット<特徴>

  • GPS, QZSS, Glonass, SBASに対応しています。*1
  • 3軸加速度センサー、3軸ジャイロを搭載しています。*2
  • 車速パルス入力ができます。
  • 汎用GPS RF入力可能です。
  • インテリジェントマルチ出力ポートに対応しています。(オプション)*3
  • +12V , +24V 電源に対応しています。

*1 古野電気製 GV-87使用
*2 BOSCH製 SMI130使用
*3 ボーレート、出力センテンスの選択がポート毎に設定が可能

・・・法人のお客様・・・お問合せ

ページトップに戻る

line

●セキュリティ・防犯システム

■ウェアラブル セキュリティ カメラ

近年、犯罪捜査において防犯カメラの果たす役割が多くなっています。
市街地やコンビニに取り付けられているカメラがその役割を果たしています。
2020年の東京オリンピックも控え、さらなる情報が犯罪防止、状況確認のために必要になります。
今後は、移動体に取り付けたカメラの役割が増えることが予想されます。

最近の事例では、ロシアの隕石落下や台湾の航空機事故の映像は、車に取り付けられたドライブレコーダでした。
警察車両、緊急車両、特殊車両をはじめ、人、自転車、バイク、車両、鉄道、ヘリコプターへの搭載が増えてきており、対応するカメラも要求、環境に応じて多様化しつつあります。

その中で一番身近なカメラとしては、身に着けられるウェアラブルカメラがあります。
犯罪、事故、トラブル、その場の瞬間の画像の取得が可能になるとともに、犯罪抑止の効果も得られます。

ウェアラブルセキュリティカメラ ウェアラブルカメラ

<特徴>

  • 胸ポケットや肩に装着可能な小型・軽量・長時間記録のビデオカメラ
  • フルハイビジョンサポート
  • 防水・防塵構造(IP65)
  • 簡単操作で瞬時に記録開始動作可能
  • ナイトビジョンサポート
  • 液晶表示(オプション)

<主な用途>
● 警察官・・・(事件発生時の状況確認)
● ガードマン、警備員・・・(イベント、現金輸送車)
● 運転手・・・(宅配便)
など

<主な仕様>

ビデオ解像度 :
フレームレート :
カメラ視野角 :
ビデオフォーマット :
静止画フォーマット :
記録メディア :
連続記録時間 :
スタンバイ時間 :
バッテリー :
充電時間 :
保存温度 :
動作温度 :
外形寸法 :
重量 :
PCでの再生 :

500万画素CMOS (1080P、720P、WVGA)
1080Pと720Pは30fps、WVGAは60fps
130度
MOV
JPEG
SDカード (32GB )
5時間(設定により変動)
約200時間
2200mAH リチウムポリマー電池
約4時間
-20℃〜+60℃
-10℃〜+50℃
76.5 x 58.5 x 30 (mm)
100g
OS Windows7以上

法人のお客様・・・お問合せ

ページトップに戻る


■ウェアラブル ネットワーク カメラ

ウエアラブルネットワークカメラこれまでのウエアラブル セキュリティ カメラに加え、更なる機動性、拡張性など幅広い業務における適合性を高めた、IPネットワークに対応したカメラです。
記録されたデータを保護するセキュリティ機能、簡便で確実なデータ転送などにも配慮されています。

ウエアラブルネットワークカメラシステム

<特徴>

  • システム拡張性 :IPネットワーク対応により、データの管理が簡易化できるとともに、カメラの追加等、
    拡張性に優れます。
  • セキュリティ :暗号化されたAVIファイルで記録し、専用PCビューワのみで再生可能で、汎用のビューワ では再生できません。
  • 記録データ保護 :Micro SDカードは本体に内蔵されており、スロットはないのでカードを取り出してファ
    イルを消去することはできません。
  • 自動データ転送 :カメラをドックに挿すだけ記録されているデータファイルが自動でサーバーに転送され ます。オプションのマルチドックを使えば 6台同時にデータ転送と充電を行なえます。
  • 連続記録時間 :リチウムイオン電池により連続記録は5時間、スタンバイは10日間(スリープモード)です。また、30秒間のプリレコード機能により記録開始前の重要な瞬間の動画が記録できます。
  • GPS内蔵 :位置情報と時刻が同期して記録されます。
  • ウェアラブルネットワークカメラの機動性多モード設定 :使用環境・用途に応じて4つのモード設定が可能です。(ビープ音+バイブ+LED、ビープ音+LED 、バ イブのみ、サイレントモード)
  • 機動性 :軽量 (100g)、 防水(IP65 準拠)、耐振性に優れ、フィールドでの使用に耐えます。

<主な仕様>

ビデオ解像度 :
フレームレート :
カメラ視野角 :
ビデオフォーマット :
静止画フォーマット :
記録メディア :
連続記録時間 :
スタンバイ時間 :
バッテリー :
充電時間 :
音声入力 :
動作温度 :
外形寸法 :
重量 :
PCでの再生 :

1920x1080、1280x720、800x600、640x480
30fps
130度
H.264 ビデオコーデック
JPEG
マイクロSDカード16GB (オプションで32GB )
5時間(設定により変動)
約10日間(スリープモード)
1800mA リチウムポリマー電池内蔵
約2.5時間
マイク内蔵
-10℃〜+50℃
58 x 82.5 x 23 (mm)
115g
OS Windows7以上

法人のお客様・・・お問合せ

ページトップに戻る

■暗号化ビデオ通信・エキスパートシステム

近年、業務用の通信にもインターネットが活用され、更にIOT機器接続の普及が拡大しています。しかしながら情報漏洩に対するセキュリティに関しては多くの課題があるのが現状です。
ニュースペースデザインでは劣悪な環境下においても、緊急性と安定性および強固なセキュリティが求められる業務に最適なビデオ通信システムをご提供いたします。

暗号化ビデオ通信システム

以下のような環境下の業務に最適です。

■警察・・・事件発生時に
■消防・・・救急搬送時に
■自衛隊・・・訓練時に
■警備会社・・・警備時・現金搬送時に
■建設会社・・・建設現場で

■暗号化による秘匿性

暗号化ビデオ通信システムの構成イメージ

*AESとは
2000年にNIST(National Institute of Standards and Technology)が認定した、米国政府標準暗号化手順(Advanced Encryption Standard : 略称:AES)

<特徴>

  • 専用暗号化による独立したシステム
  • リアルタイム通信
  • ポータビリティ
  • ハンズフリー
  • 軽量
  • 優れた耐環境性能 (防水 IP68)

■暗号化による秘匿性のメリット
1.複数の端末と複数の遠隔地の間で必要なパートナー(エキスパート)との暗号化通信を設定できます。
2.端末⇔リモート監視装置間で独自の暗号化が可能なため強固なセキュリティを保てます。

暗号化ビデオ通信エキスパートシステムの特徴

<端末の構成>
端末の構成
<端末の仕様>

ビデオ解像度 :
本体サイズ :
カメラサイズ :
マイクサイズ :
耐振動性能 :
本体電源  :
保存温度範囲 :
動作温度範囲  :
耐温度ショック :
動作湿度範囲 :
動作高度範囲 :

640 x 512
150mm x 40mm x 120mm 2.5kg
45mm x 45mm x 45mm、重量75g
21mm x 30mm x 20mm、重量50g
4.3G 3軸 8時間
5V DC 1.2(W)以下
-55度 〜 +95度
-40度 〜 +80度
5度/1分
5% 〜95%
40,000フィート

法人のお客様・・・お問合せ

ページトップに戻る

●ビジュアルインスペクション・ソリューション

工業製品の検査・判定に関しては、長年の経験蓄積を得た専門職に依存することがほとんどでした。
専門家の育成や、多岐にわたる製品群の対応が問題となっています。
ニュースペースデザインではこの問題を解決するために、人間の思考回路の応用、AI、ディープラーニングのテクノロジーを駆使し、専門家や熟練者でなくても正確な検査・判定が可能なビジュアルインスペクション・ソリューションを提供いたします。

<ディープラーニング>
用途に応じた専用カメラ(高解像度、ハイスピード)と用途に応じたディープラーニングによる
ビジュアルインスペクション・ソフトウェアの組み合わせにより実現しています。

ビジュアルインスペクションソリューション

<主な用途>
● 自動車製造ラインの検査
● 半導体生産工程の検査
● 電子機器の検査
● 災害・火災などの検知
● 不法侵入など防犯・監視
● GSなど無人サービス施設の監視

ディープラーニングによるビジュアルインスペクション ソフトウェア

ディープラーニング

*NAVI: New Architecture for Visual Inspection
*AI : Artificial Intelligence

<特徴>

  • 判りやすいビジュアルインスペクションの階層構造
  • 検査結果のリアルタイム表示
  • 複雑な検査項目を簡単な操作で実現
  • 専門家にしかできなかった高度な検査をソフトウエアで実現

<熱検知 IoT カメラ LP-TC1000 の応用例リアルタイムネットワーク転送

カメラのラインアップ1カメラのラインアップ2

法人のお客様・・・お問合せ

ページトップに戻る

line

●主な納入先

<業務用製品・システムの主な納入先> (順不同)
(株)大林組 日本道路(株) NECエンジニアリング(株) ソニー(株) (株)日立製作所
日本郵便(株) 日産自動車(株) 本田技研工業(株) (株)いすゞ中央研究所 マツダ(株)
(株)デンソーセールス (株)トヨタIT開発センター ダイワボウ情報システム(株)
国際航業(株) (株)パスコ 日本ロード・メンテナンス(株) 西武鉄道(株) 近江鉄道(株)
駒ヶ根自動車学校 真野自動車教習所 伊那自動車教習所 大和自動車学校
(株)北海運輸相模原 (株)キタック  NTT Data Group 三菱プレシジョン(株)
首都高パトロール(株) 東京大学
警視庁 神奈川県警 埼玉県警 沖縄県警 和歌山県警 大分県警 山口県警
高知県警 広島県警 福井県警 山梨県警 北海道警察 千葉県警察 京都府警
佐賀県警 など。

法人のお客様・・・お問合せ

ページトップに戻る

個人情報保護について

Copyright ©2010-2017 New Space Design Co.,Ltd All Rights Reserved
